Фронтальные лазерные планировщики

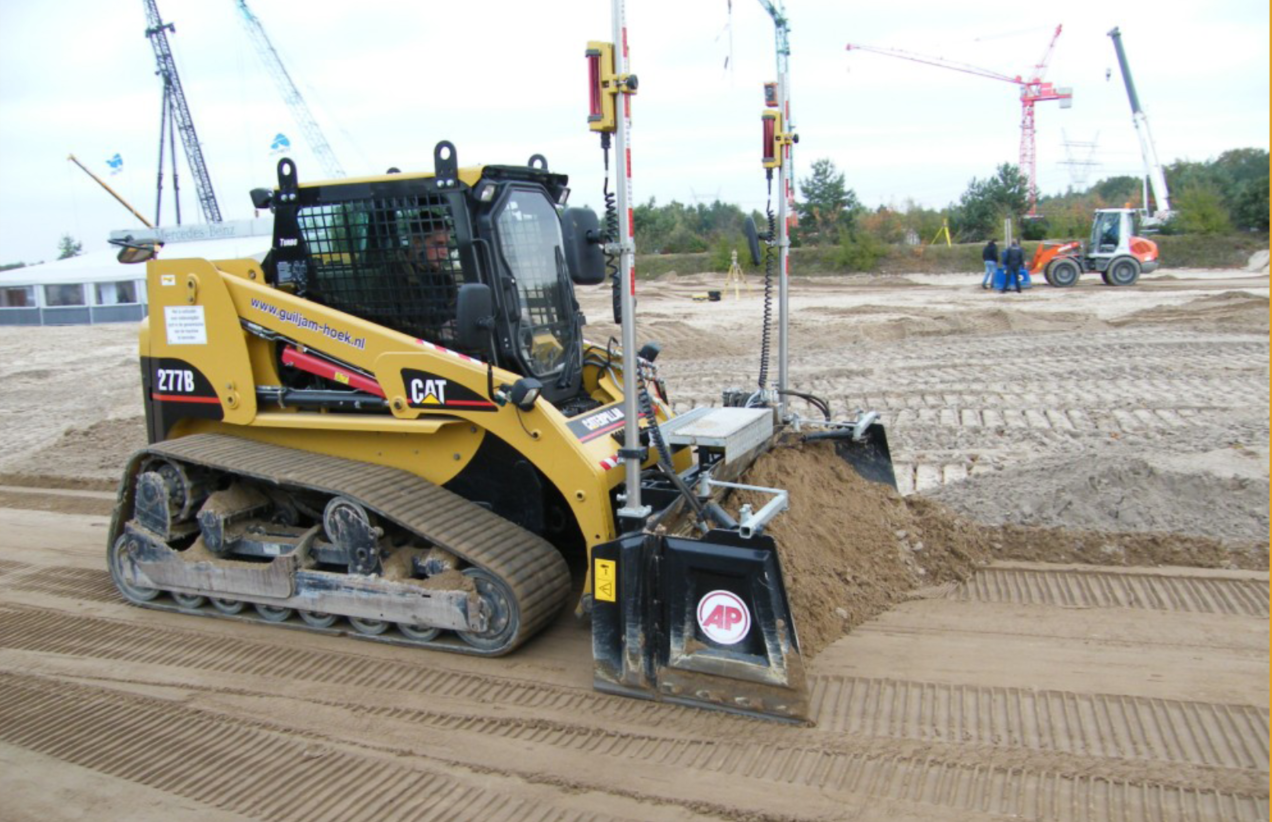

Навесные фронтальные планировщики серии AP Powerblades PB имеют только одну рабочую комбинированную насадку – сменный отвальный нож + цепляемая пластина, превращающая отвальных нож в грейдерную коробку.
Лазерные планировщики серии AP powerblades PB состроят из навесной рамы, сменного ножа Hardox, дополнительной пластины, двух мачт для лазероприемниов, выполненных из нержавеющей стали, длиной 1800 мм, двух гидроцилиндров, блока клапанов пропорционального управления, контролируемых с пропорционального джойстика, джойстика блока управления, лазерного приемника Topcon LS-B110, блока управления. В комплект поставки также входит ротационный лазерный нивелир и штатив для него.
Модельный ряд лазерных планировщиков различается только рабочей шириной ножа.
Все металлические узлы планировщика прошли пескоструйную обработку, покрыты грунтовкой и финишным высококачественным покрытием черного цвета.
Лазерная установка состоит из нескольких компонентов:

  • Ротационный лазерный нивелир (передатчик) – устройство с вращающимся лазерным лучом. Создает окружность, т.е. горизонтальную плоскость. Наиболее удобно пользоваться передатчиками имеющими диаметр действия более 300 метров.
  • Два лазерных приемника - предназначены для приема излучений от лазерного нивелира и преобразования его в электрические сигналы для подачи на панель управления, обеспечивая управление ножом в двух плоскостях одновременно. Лазерные приемники закреплены на мачтах высотой 1800 мм.
  • Панель (блок) управления - преобразовывает сигналы от лазерного приемника в команды подаваемые на электроклапаны гидросистемы. Панель управления устанавливается в кабине трактора и может работать как в автоматическом, так и в ручном режимах.
  • Электроклапаны гидросистемы - предназначены для преобразования электрических сигналов в механические перемещения отвального ножа. Шланги, идущие к гидроцилиндрам, проходят через электроклапаны, которые в зависимости от сигнала с панели управления управляют подъемом или опусканием ковша.

Лазерный передатчик устанавливается на штативе и выставляется по уровню.
Наличие датчика уклона на раме планировщика, как и в предыдущих моделях, позволяет в ручном режиме (без использования лазерной системы) выставлять требуемые уклоны ножа, а наличие бокового сонара – позволяет легко привязать планируемую плоскость к существующим конструкциям (проложенным ливневым лоткам, установленным бордюрам и т.п.).
В комплект поставляемого оборудования входит также телескопическая рейка, позволяющая в комплекте с ротационным лазерным нивелиром и лазерным приемником, проводить топографическую съемку планируемой площадки.
